导光管与结合是先进技术的结合,一般在决定采用导光管和钢骨架轻型板时就要技术协调处理,进行钢骨架轻型板异形加工,在板材上预留洞口。这种导光管与钢骨架轻型层面板结合的技术比较适合于工业厂房和公共建筑,一般为白天活动场所。如果已经采用了钢骨架轻型板的厂房想采用导光管技术,我们建议用加工好的异型板代替,不建议直接在板材开洞安装。如果想节省投入必须在钢骨架轻型板上开洞,建议做好防水处理。

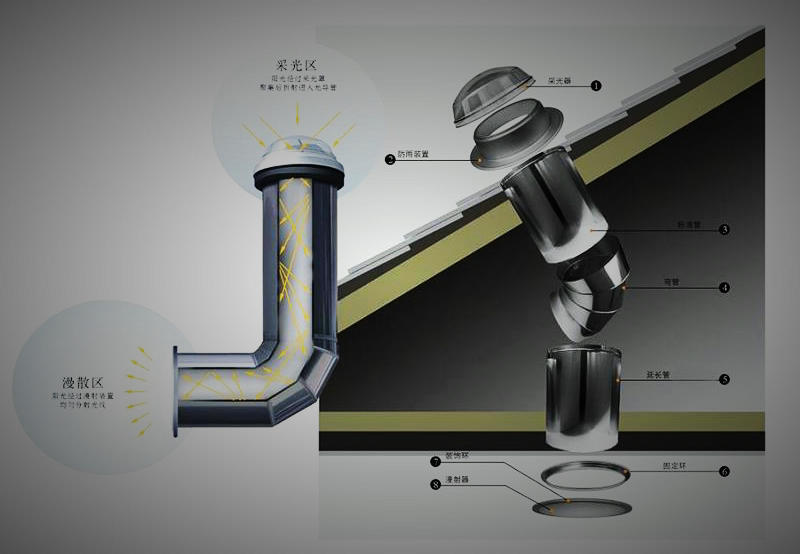

导光管是把由采光装置收集的自然光导入室内的管道,分采光系统、导光系统和漫射系统三个子系统。一般为铝制结构,质量较轻。导光管可以按形状分为直导光管和弯导光管两种,弯管可以有不同的弯曲角度,弯曲角度变化范围为0~90°。
在钢骨架轻型屋面板上安装,如果开洞的话,请按下面处理。
孔洞定位(也可预留) 根据图纸标注确定导光管采光系统室内安装位置,在天花板上标记,画出开孔形状,在中心钻一个小的定位孔,以确定开孔位置是否有管线或有足够的空间来安装导光管采光系统。然后慢慢扩大口洞大小,直到所要求尺寸。
清理预留孔及其周遍残余物体,确保施工的顺利进行及在安装时光导照明系统各部分装置内不落入灰尘。
预套放防雨板、下管,以检查洞口及洞壁是否规则,然后对其进行整理使其规整。
固定防雨板 将防雨板套在预留孔上,在防雨板与预留孔之间粘上一圈双面防水胶粘带,压实并使其与预留孔水泥面紧粘在一起,然后在防雨板上均匀打孔一圈(5-6个) 并安上膨胀螺栓使其固定在预留孔上。
组装导光管将第一根导光管水平放置并使其有缝的一面朝上,把其带皱褶的一端插入第二根标准管径一端并用一把小刀在连接处划一圈,以便于以后撕掉内壁保护膜,再用3个铆钉加固并用铝薄胶带密封接口处和管道接缝处,用塑料将第一根导光管上口进行简单密封,以防止灰尘的进并安上膨胀螺栓使其固定在预留孔上。
